海外規格基礎講座 その2『UL805A』

「UL規格」への適合と言えば、必ず出てくる『UL508A』。しかしその規定について、今さら聞けない疑問点を持つ人も多いはずです。「いったい何が書かれているの」「そもそも何で必要なの？」…。

今回は、『UL508A』を理解するうえで最低限抑えておく必要がある項目を紹介いたします。

『UL508A』ラベルとは、産業用制御盤（Industrial Control Panel）が UL508A に従って設計・製造されていることを示す第三者認証ラベルです。

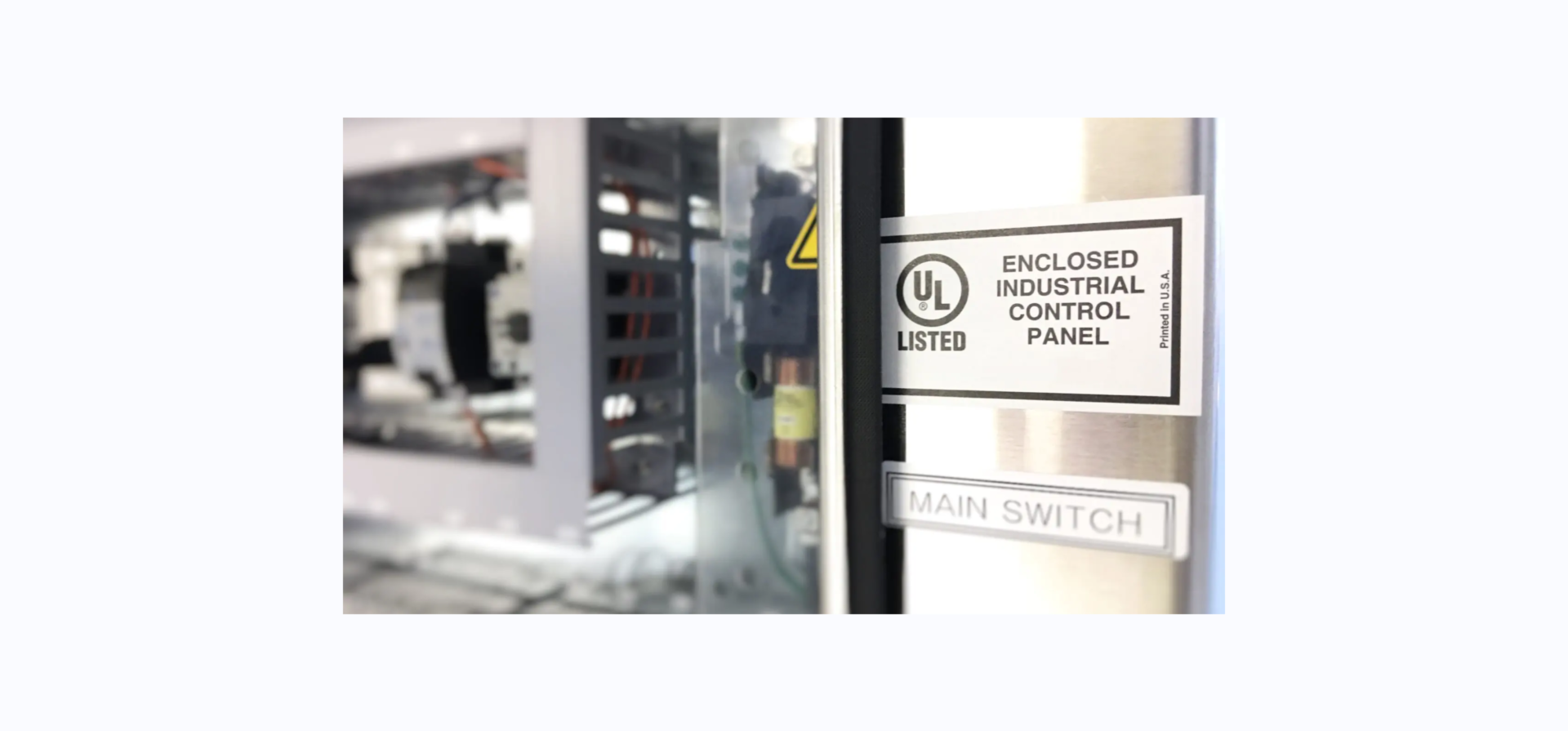

実物を見てみましょう。

『UL508A』は、産業用制御盤の安全要求を定めた規格であり、

　・使用可能部品

　・配線方法

　・絶縁距離

　・過電流保護

　・SCCR（短絡電流定格）

　・マーキング

などを規定しています。

NECでは、National Fire Protection Association（NFPA） の Article 100 において “Industrial Control Panel” が定義されています。

つまり一般的な機械制御盤の多くが NEC 上の Industrial Control Panel に該当します。さらに NEC 409.2 では、“Industrial control panels shall comply with Article 409.”と規定されています。

ここで重要なのが、NEC Article 100 の “Labeled” の定義です。

NEC Article 100 では “Labeled” を、

と定義しています。

さらに、

とも記載されています。

つまり NEC における “Labeled” とは、単なるメーカー自己宣言ラベルではなく、「AHJが認める第三者機関による評価」さらに「継続的な製造監査」を伴うものを意味しています。

『UL508A』ラベルは、まさにこの NEC の “Labeled” の考え方に対応するものです。

また NEC 110.2 では、

と規定されています。

そして “Approved” は Article 100 において、

と定義されています。

つまり実務上は、“Labeled” な設備であることが、AHJに “Approved” と判断される強い根拠になる、という構造になっています。

『UL508A』ラベルがない制御盤でも、輸出自体は可能です。しかし、現地での据付・検査・通電時に問題になることがあります。

NEC 110.3(A) では、機器の適合性確認について、

を要求しています。

また NEC 409.110 では Industrial Control Panel に対して、

・SCCR

・定格電圧

・相数

・周波数

・FLA（Full-Load Current）

などの表示を要求しています。

『UL508A』ラベルがない場合、AHJから、

・どの規格で評価したのか？

・SCCRの根拠は？

・使用部品は適切か？

・第三者評価はあるか？

などを求められることがあります。

特に NEC Article 100 の “Labeled” の定義にある、“organization acceptable to the AHJ”　“periodic inspection of production”を満たしているかが問題になります。

つまり、単に「安全に設計した」だけではなく、

・第三者評価

・継続監査

・客観的証明

が求められるということです。

そのため、『UL508A』ラベルがない場合は、

・Field Evaluation

・現地改造

・通電拒否

・据付停止

につながることがあります。

一方で『UL508A』ラベルがあることで、

・NEC適合説明が容易

・AHJ承認がスムーズ

・顧客要求を満たしやすい

・SCCR根拠が明確

・北米市場での信頼性向上

というメリットがあります。

特に重要なのは、NEC Article 100 の “Labeled” の要求との整合です。『UL508A』ラベル付き制御盤は、

・AHJが受け入れるNRTLによる評価

・『UL508A』への適合確認

・定期工場監査（periodic inspection）

を受けています。

これは NEC Article 100 の “Labeled” の定義に非常によく一致しています。そのため、AHJは『UL508A』ラベル付き制御盤を、“Labeled equipment”　“Approved equipment”として受け入れやすくなります。

また NEC 409.110 のマーキング要求にも体系的に対応できます。さらに UL508A Supplement SB により SCCR算定方法が標準化されているため、「この盤は何kAまで耐えられるか」を客観的に示せます。

現在の北米市場では、SCCR表示は極めて重要であり、多くの顧客仕様で『UL508A』ラベルが要求されています。

『UL508A』ラベルは、誰でも自由に貼れるものではありません。NEC Article 100 の “Labeled” の定義にある通り、

・AHJが認める評価機関

・製品評価

・定期製造監査

が必要になります。UL認定工場では、要求を満たした盤に対して『UL508A』ラベルを貼付できます。つまり、単なるシールではなく「NECの “Labeled” 概念に基づく、第三者評価＋継続監査の証明」と言えます。

そして、AHJ承認がスムーズになりやすいことにつながります。
