盤外へのケーブル配線のポイント

2014年9月26日

現地工事において、ケーブルを盤外へ引き出して配線するために、盤筐体への追加工が必要となることもあります。 

留意点

Before 

現場での追加工事にも丁寧な作業が求められます。

ホールソー等を使って板金筐体に穴あけ追加工を行いますが、切断面がそのままだとケーブルにダメージを与えてしまいます。

板金筐体にホールソーなどで追加工すると、ケーブルと金属断面がこすれて、被覆傷・電線切断の原因に。

After 

盤外へのケーブル引き出し配線をする際には、必ずブッシングやキャップコネクターを使用して、ケーブルを固定・保護します。

また、その前工程として切断面にはヤスリがけを施し、バリ取り・面取りを行うことで、ケーブルを保護します。 

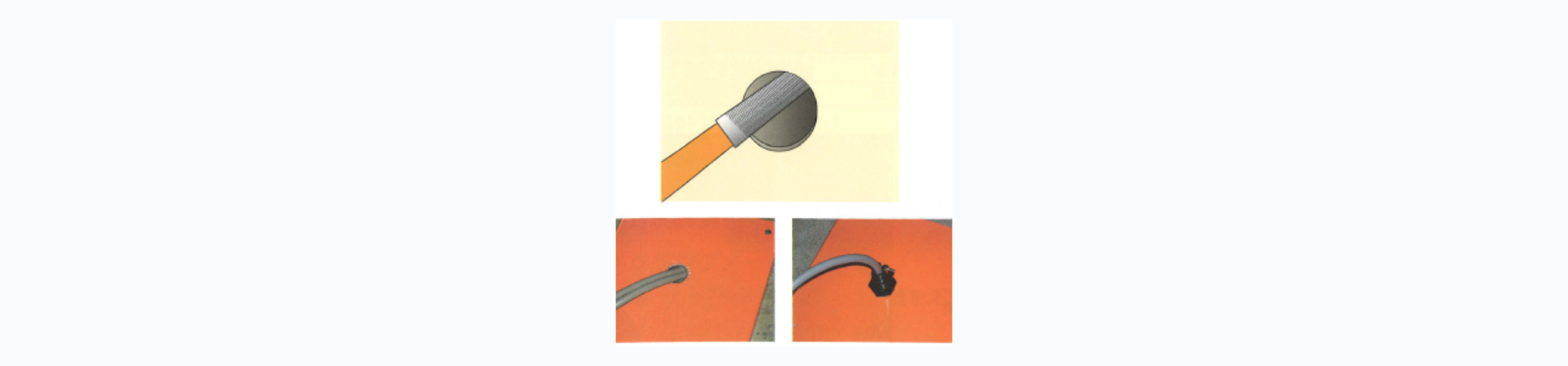

ヤスリがけで断面を滑らかに。ブッシングとキャップコネクターを使用してケーブルを保護。

ポイント

ケーブルにダメージを与えない配線をすること。
