扉開閉時の挟み込み防止
2014年9月26日
配線扉の開閉による電線の挟み込みトラブルを防ぐためのポイント
Before

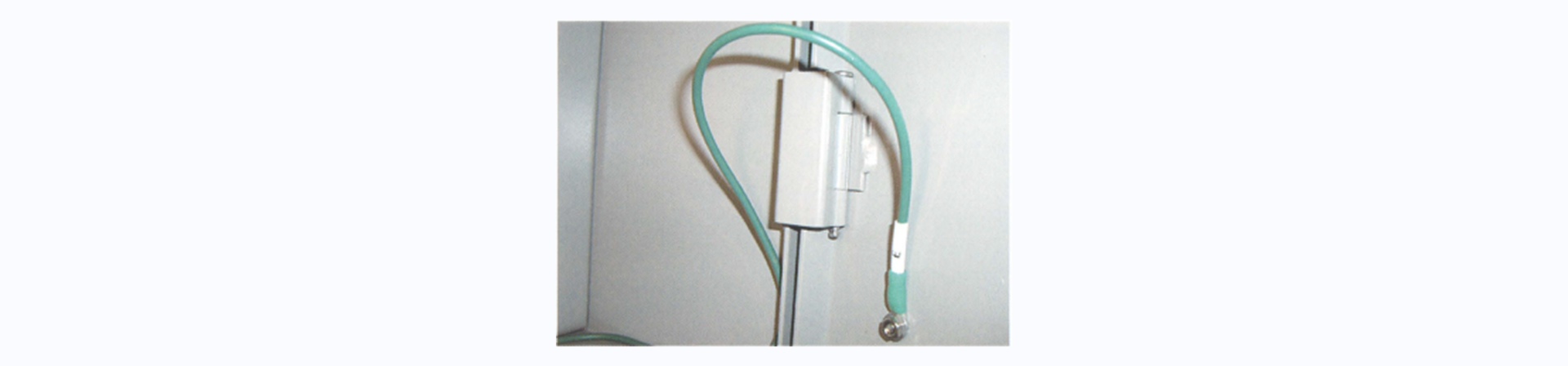

制御盤の扉を開閉する際に、可動部分の配線が金属とこすれると、電線にダメージを与えてしまいます。
その結果、ショートや接触不良等のトラブルにつながる恐れがあります。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/a0b12610fe8a8a2802d820a4b75235ac.png)
After

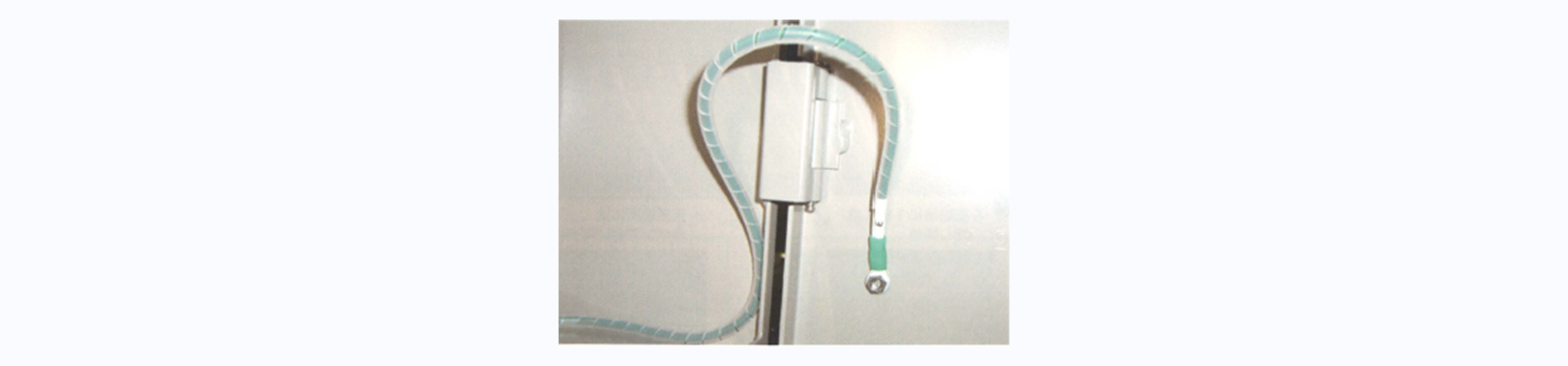

扉の開閉部分等の配線をスパイラルチューブ等で保護することで、配線こすれを防ぎます。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/a36d8e50eb7140277412bcf102e0f269.png)
ポイント
可動部分はこすれ等が発生しないよう、配線をしっかり保護すること。
