配線マーキングのポイント

2014年9月26日

制御盤内での配線において、なくてはならない配線マーク。膨大な種類の配線を識別するためのマークです。

メンテナンス性を更に高めるためのポイント

Before

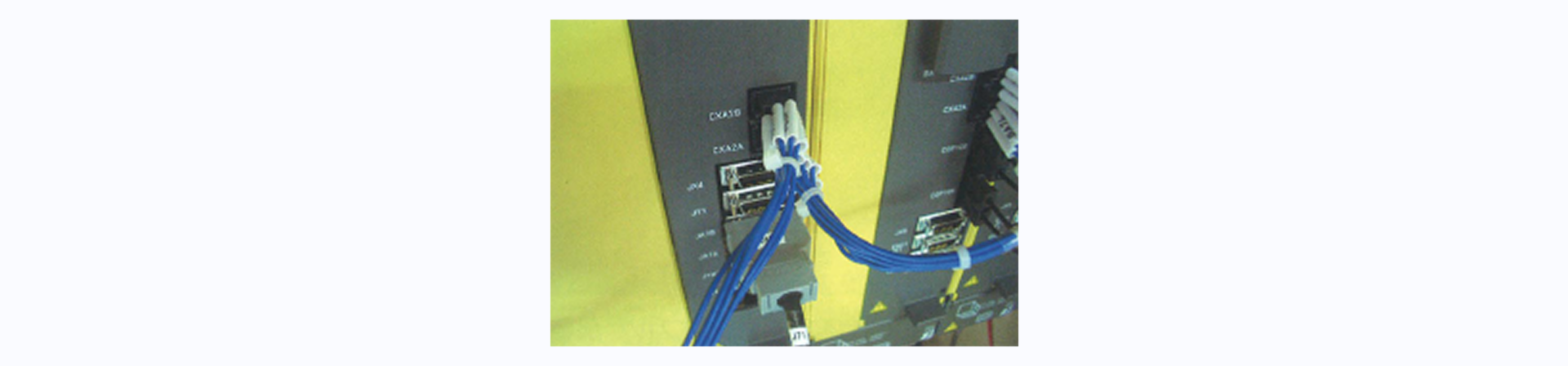

個々のケーブルには識別のためのマークチューブが取り付けられていますが、チューブの向きが不揃いだと、メンテナンス時は1本1本チューブを取って目的のケーブルを探さなければなりません。

After

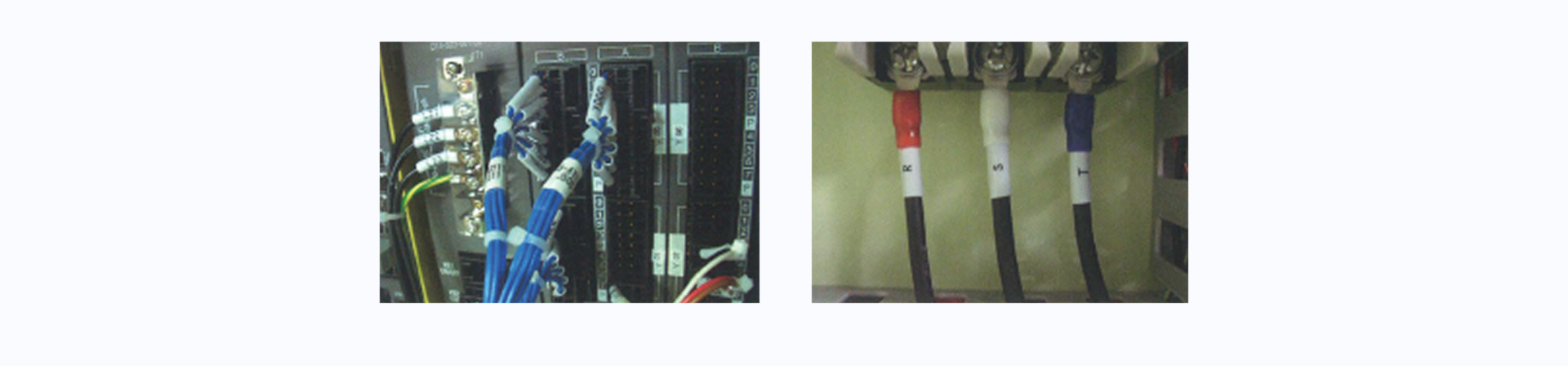

それぞれのマークチューブが読みやすい向きに取り付けられています。

さらにケーブルの束には、電気図面と照合しやすいように、ラベルが見やすい向きに貼り付けられています。

また、振動による位置ズレや落下ズレを防ぐため、マークチューブは端子奥までしっかりと差し込むか、あるいは端子カバーにしっかりと差し込んでおきます。

ポイント

メンテナンス性を考慮して、マークにも一工夫を。
