配線ダクト関係のポイント

2014年9月26日

制御盤内では、ケーブル配線用にダクトを使用します。
ダクトにおける配線キズや配線外れを防ぐためのポイントを紹介いたします。 

ダクトにおける配線キズや配線外れを防ぐためのポイント

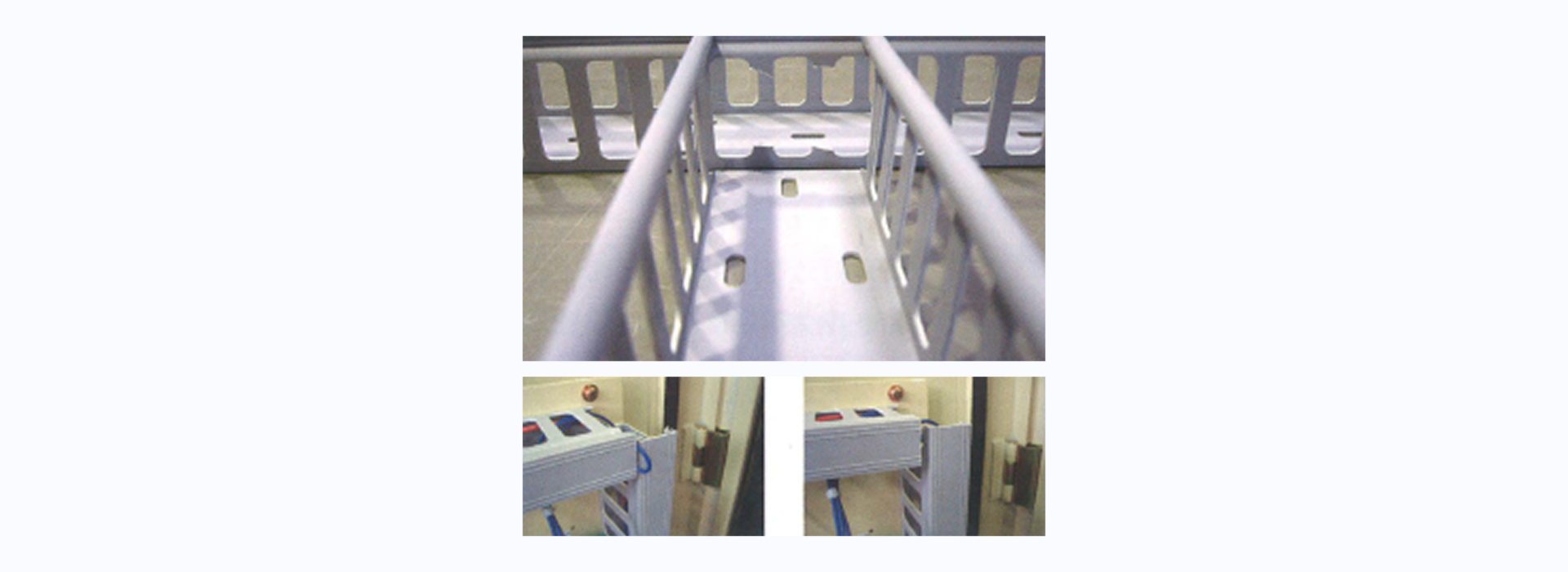

Before 

配線のためのダクト柱部分を切除した後のバリが原因で、配線キズやメンテナンス時の怪我を引き起こす恐れがあります。

また、ダクトカバーの隙間も配線外れの原因となります。

ダクトの柱切除後のバリは配線キズやメンテナンス時の手指の損傷の要因となる。またダクトの連結部にカバーのスキマがあるとダクトから配線が外れる要因となる。

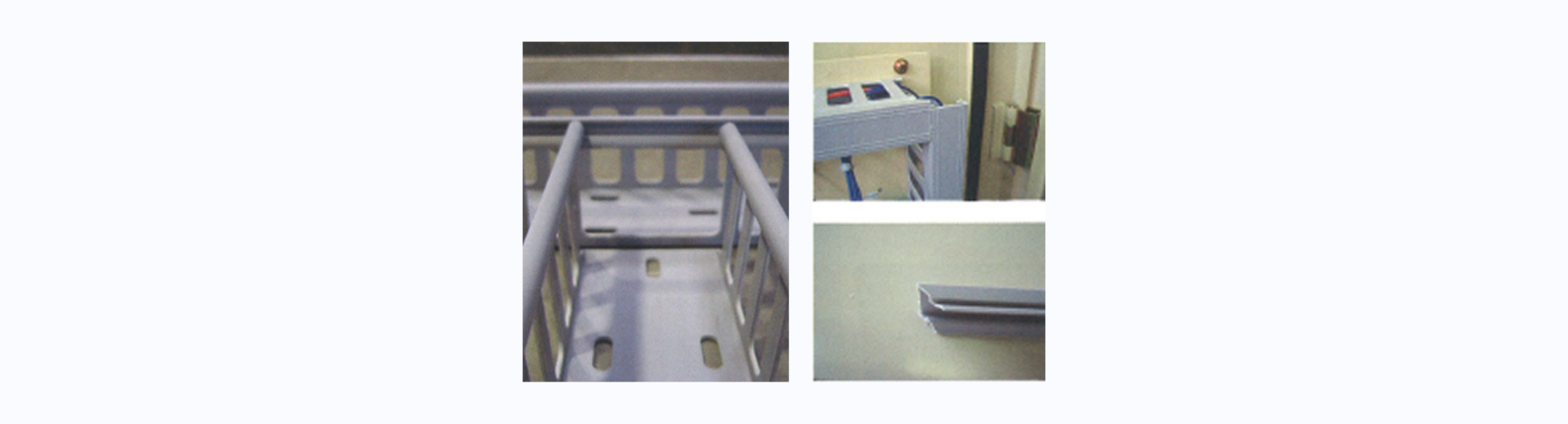

After 

柱部分切除後にバリ処理が施されてメンテナンス柱部分切除後のバリ処理が施されており、メンテナンス性の高いダクト施工となっています。
カバーも隙間のない施工がされており、細かい気配りが行き届いた配線ダクトとなっています。 

バリ処理を施し、配線キズの防止・メンテナンス性の向上を図る。ダクトのカバーを斜めにカットすることで、スキマのないカバー取り付け。

ポイント

配線キズ、配線外れを防ぐダクト処理を施すこと。
