構造注意点
2014年9月26日
制御盤を製造する上で、構造などを工夫することで、作業効率・メンテナンス性が格段に向上することがあります。
ここではその一例を紹介します。
制御盤には、外部のセンター、モーター等のケーブルを入線しなければなりません。
Before

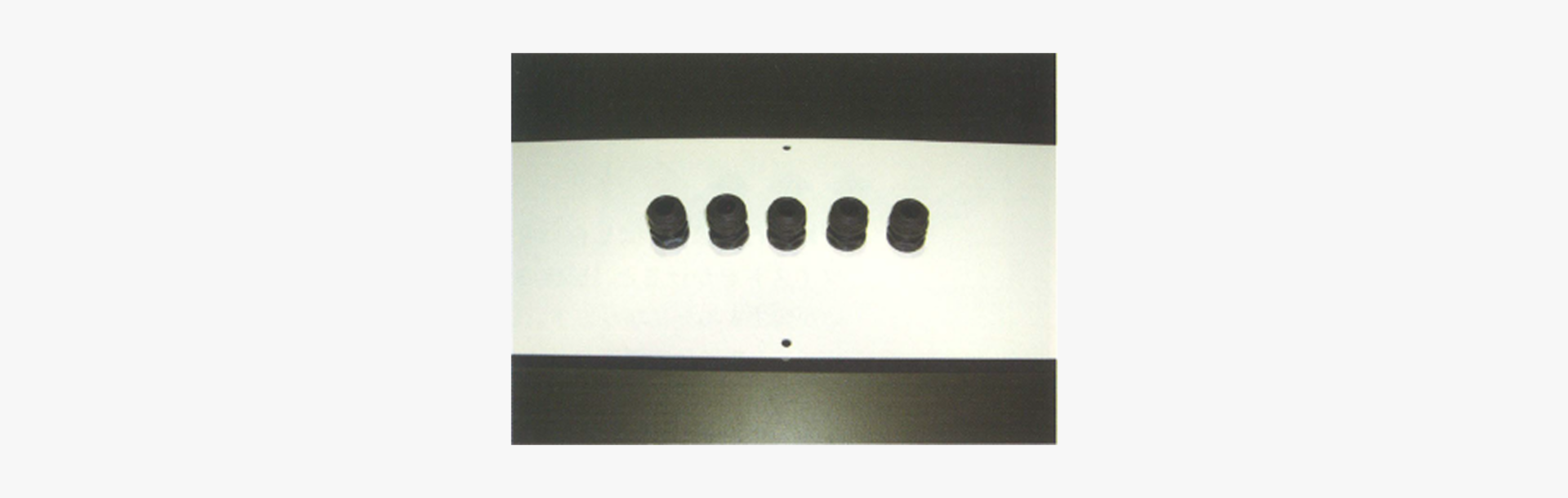

コネクター等のハーネス加工されたケーブルは、盤内へ入線する作業に手間取ることがあります。
特に、小さな径の穴からコネクターを入線しようとすると、コネクターが入りづらいことが多くあります。
After

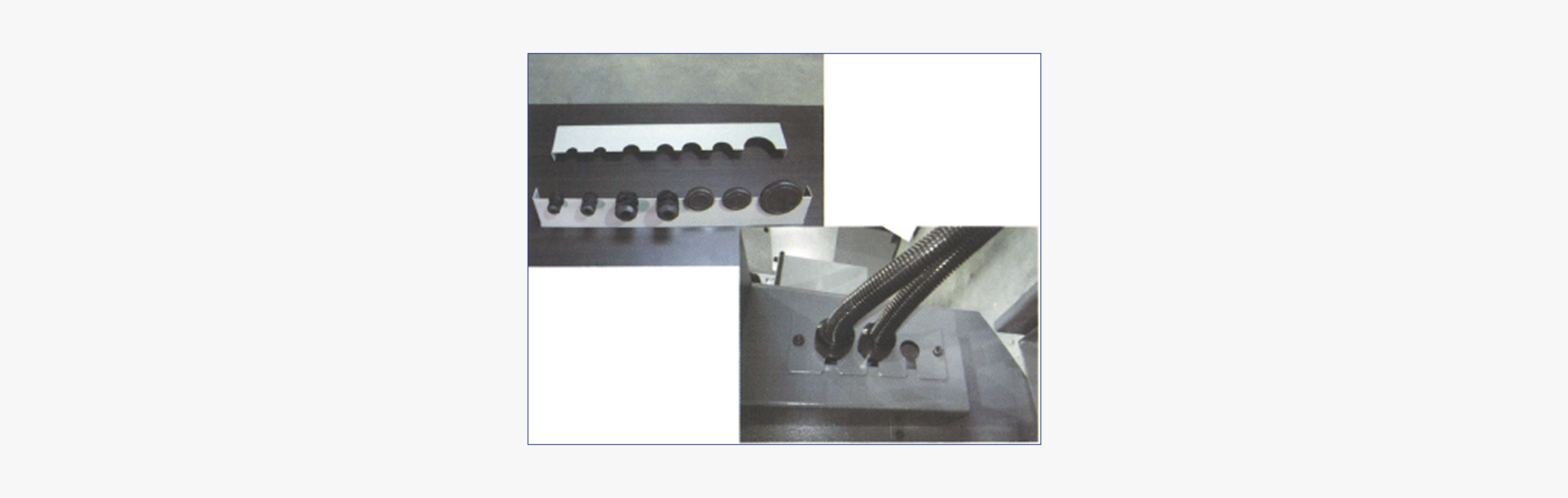

盤外からの入線部に割板を使用することで、どのように加工されたハーネスでも盤内への入線を容易に行うことができます。
割板を使用し、配線作業やメンテナンスを効率的に行えるようにできます。
ポイント
盤内への入線を行いやすい構造とすること。
