ケーブル線径、コードの標準化
2014年9月26日
制御盤内では、何本もの多芯ケーブルが使用されます。
多芯ケーブルの製作時に、間違いのない配線を行なうためのポイント
Before

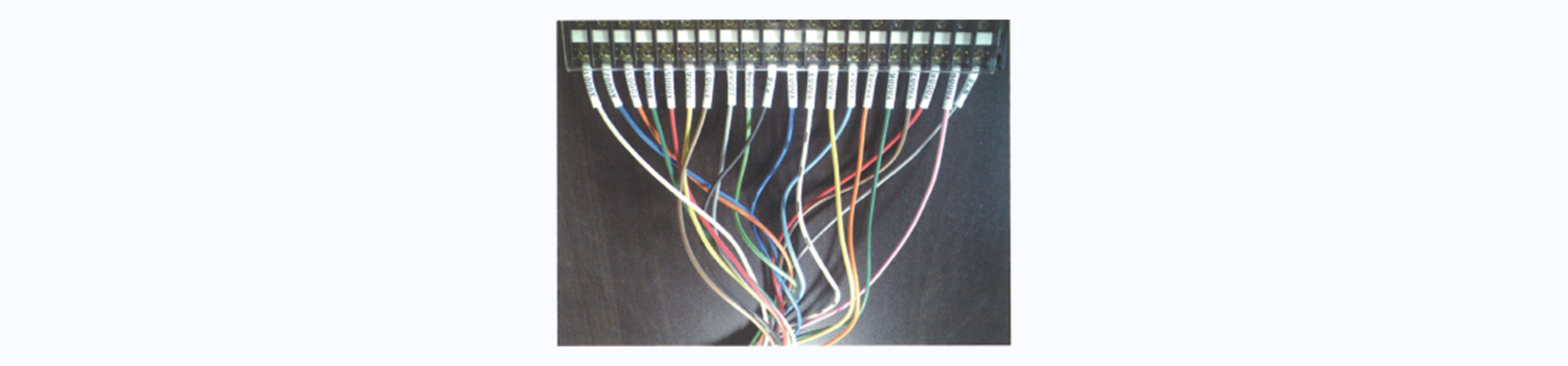

多芯ケーブルの製作時に、作業者毎に線色順が異なると、配線時に間違いが生じやすく、トラブルの原因となります。
After

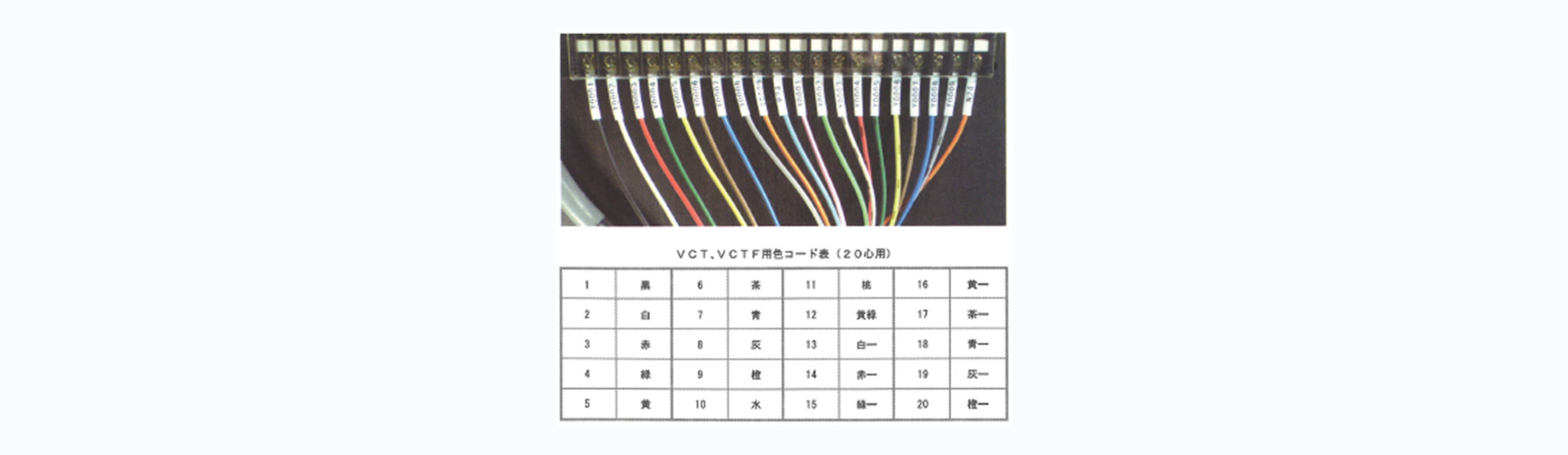

断面写真の様に、外側の黒色から、カラーコード表の順に並んでいます。
常にこの順で製作することで誤配線を防ぎ、さらに各電線が交わりにくいため、すっきりとした配線となります。
ポイント
ケーブル製作を標準化し、誤配線を防ぐこと。
