盤内へのケーブル入線のポイント
2014年9月26日
盤内へケーブルを引き込み、盤内で固定する際にも、設備の使用環境によって様々な方法が取られます。
環境に合わせたケーブル固定方法

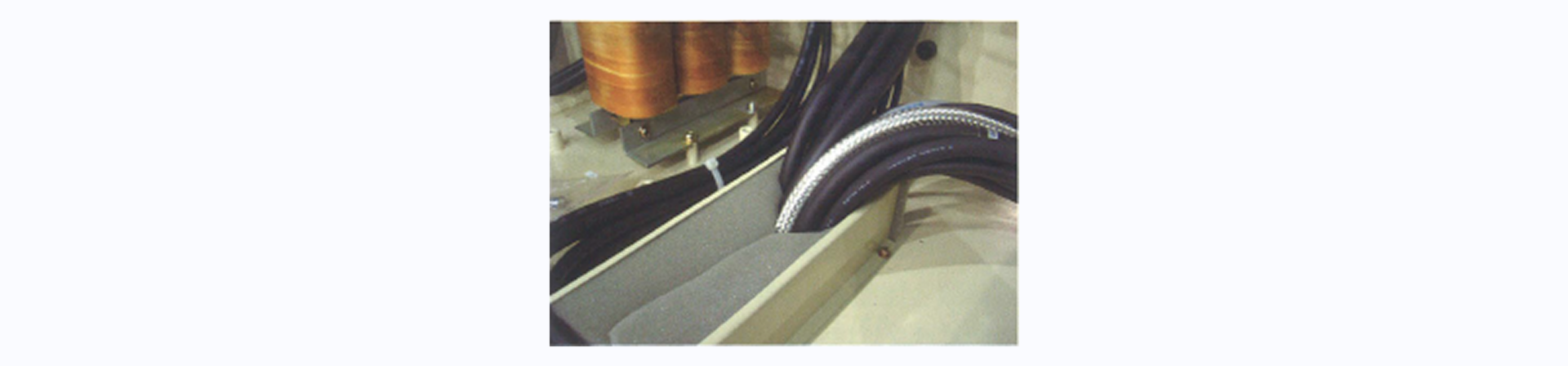

スポンジを使用してケーブルを固定する。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/a0bfc5a9b4d615331629d7631edb90db.png)
浸水や湿度の考慮を必要としない環境
スポンジを使用してケーブルを固定することで、メンテナンス性を向上させる。

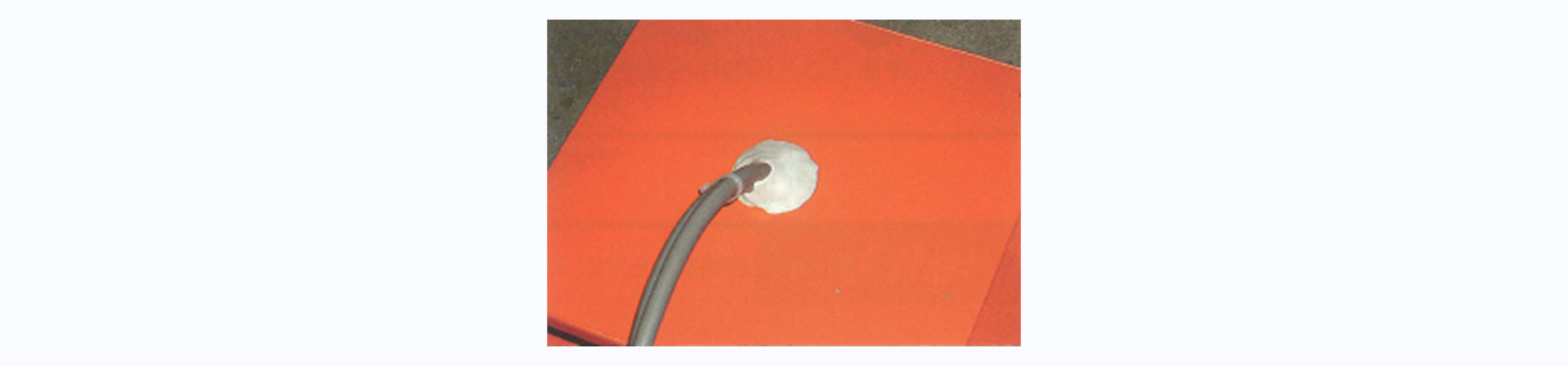

粘土を使用してケーブルを固定する。
湿度の高い設備使用環境
粘土を使用してケーブルを固定し、配線穴の隙間を塞ぐことで、湿気をシャットアウトする。

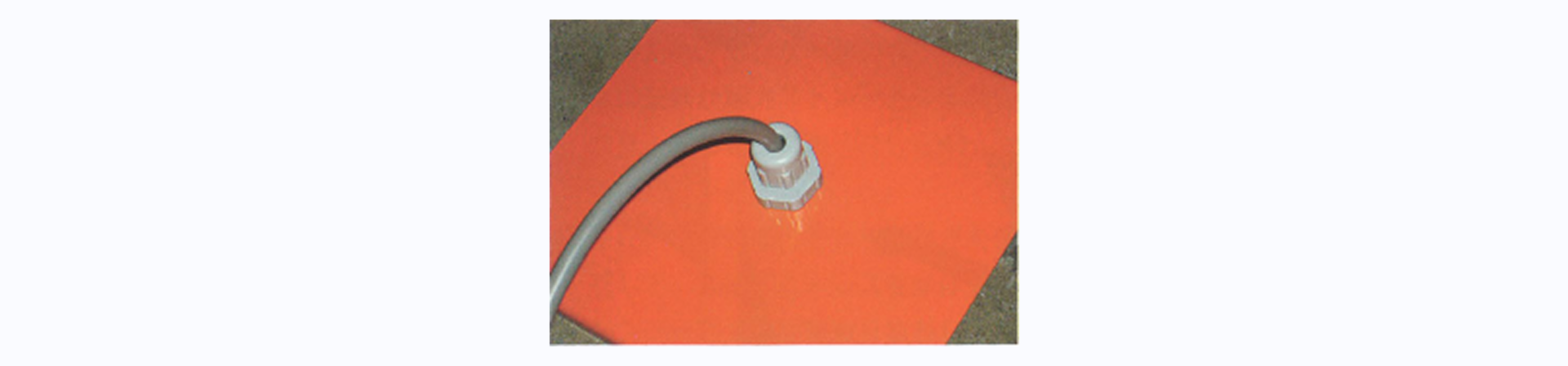

防水コネクターを使用してケーブルを固定する。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/4729f1c9efb74beaa86887e478d33c77.png)
特に防水対策を考慮しなければならない環境
防水コネクターを使用し、浸水対策を行う。
特に防水への考慮が必要な環境においては、盤内へのケーブル引き込みは下方入線を原則とします。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/e23f4205ebe01382bf19dd9876a0d5f0.png)
ポイント
設備使用環境に合わせた防水対策を行うこと。
